"ДИСПЕТЧЕР-ГГС-Е" диспетчерская связь и громкое оповещение по LAN и WiFi

Назначение

"Диспетчер ГГС-Е" - устройства для оперативной диспетчерской связи и громкоговорящего оповещения. Каналы связи проводные LAN или беспроводные WiFi.
Общепромышленного и бытового назначения. Не предназначено для применения в условиях повышенной опасности, в том числе в целях МВД, ГО-ЧС, МО, авиа- и морского транспорта, в пожаро- взрывоопасных предприятих.

Отличительные особенности

Модельный ряд

Для громкого оповещения:

ДИСПЕТЧЕР-ГГС-Е

устройства с каналом LAN;

ДИСПЕТЧЕР-ГГС-ЕW

устройства с каналом WiFi;

Для громкого оповещения и связи:

ДИСПЕТЧЕР-ГГС-ОС-Е

устройства с каналом LAN;

ДИСПЕТЧЕР-ГГС-ОС-ЕW

устройства с каналом WiFi;

Различаются типом канала, количеством поддерживаемых направлений, конструктивным исполнением, наличием связи, мощностью канала оповещения, а также устройством микрофона.

Технические особенности

Количество направлений у Пульта диспетчера от одного до восьми; ;

Количество Объектовых устройств от одного до восьми; ;

Мощность звукового канала Объектового устройства до 100 Вт;

Организация оповещения: выборочно по направлениям или по всем одновременно (селекторное);

Направление оповещения: от Пульта диспетчера к Объектовым устройствам;

Направление связи: от Пульта диспетчера к Объектовым устройствам и от Объектовых устройств к Пульту диспетчера;

Три варианта конструкции пультов;

Может работать в условиях обычных, производственных и полевых;

Каналы связи LAN и WiFi;

Вызывные переговорные панели антивандальные, металлические;

Сеть связи построена по радиальному принципу. В "центре" находится Пульт диспетчера, на периферии - Объектовые устройства.

"Диспетчер-ГГС-Е"

Стоимость оборудования

приведена ЗДЕСЬ:

Поставка оборудования выполняется по договору поставки.

Комплектность поставки

1	Руководство по эксплуатации, паспорт, формуляр	1 к-т
2	“ДИСПЕТЧЕР-ГГС-Е”: Пульт диспетчера	1 к-т
3	“ДИСПЕТЧЕР-ГГС-Е”: Устройства объектовые	1...8 к-тов
4	“ДИСПЕТЧЕР-ГГС-Е", Модуль управления	1 к-т
5	Точки доступа WiFi	Модели и параметры - по заказу
6	Вспомогательное оборудование	ИБП, кабель, сетевое оборудование и пр. - по заказу

Обобщённая схема организации устройства приведена на рис.1

Пульт диспетчера и Модуль управления применяются всегда.
Количество Объектовых устройств и их параметры выбираются по необходимости.

Исполнение Пульта диспетчера стационарное, настольное.
Пульт диспетчера содержит микрофон, встроенный или внешний, клавиатуру и панель индикации.
Микрофон обеспечивает передачу сообщений оператора.
Встроенный громкоговоритель используется:
-при громком оповещении для контроля передачи,
-в режиме связи для воспроизведения входящего сигнала.
Клавиатура обеспечивает выбор направления оповещения или связи.
Способ связи управляемый: кнопка "ПЕРЕДАЧА" или VOX.

Модуль управления обеспечивает управление оборудованием, а также содержит шлюз к каналу связи.

Исполнение Объектового устройства стационарное.
Объектовое устройство содержит шлюз к каналу связи, контроллер, встроенный усилитель мощности, а также вызывную переговорную панель (ВПП).
Усилители мощностью 25 или 100 Вт.
Громкоговорители внешние. Суммарная мощность громкоговорителей должна соответствовать усилителю.
Присоединяются с помощью проводного шлефа длиной до 10 м.
Вызывная переговорная панель применяется при необходимости обратной связи между абонентом и диспетчером.
Присоединяется проводным шлейфом длниной до 3 м.

Канал LAN
Осуществляется по каналам для сетей LAN.
Дальность действия оборудования определяется сетью LAN.
Оборудование может работать по собственным сетям или по существующим компьютерным.
Необходима настройка шлюзов оборудования на параметры сети.

Канал WiFi
Реализуется применением точек доступа на частотах 2400 МГц или 5200 МГц
Дальность действия канала до 15 км и более, определяется параметрами точек доступа.
Канал защищен от помех и вмешательства.

Внешний вид приведён на рис.2.

	Габариты: 18013050 мм; ABS пластик ударопрочный; Цвет черный или белый; Микрофон-балка или тангента; Встроенный громкоговоритель; Регуляторы громкости и чувствительности микрофона; Шлюз LAN внешний; Модуль WiFI внешний;
a).Пульт диспетчера, вариант 1
	Габариты: 23021080 мм; ABS пластик ударопрочный; Цвет черный или белый; Микрофон-балка или тангента; Встроенный громкоговоритель; Регуляторы громкости и чувствительности микрофона; Шлюз LAN встроенный; Модуль WiFI внешний:
б).Пульт диспетчера, вариант 2
Пульт диспетчера, вариант 3:	Габариты: 23037580 мм; Металл с порошковым, декоративным покрытием; Цвет белый, серый, синий, черный; Микрофон-балка или тангента; Трубка (опция); Встроенный громкоговоритель; Регуляторы громкости и чувствительности микрофона; Шлюз LAN встроенный;
Шлюз LAN внешний	Габариты: 21016030 мм (для справок); ABS пластик ударопрочный; Цвет серый, черный;
Модуль WiFi внешний, для расстояний до 15 км	Габариты: 350 * 550 мм; Для помещений и улицы; Цвет серый;
Объектовое устройство	Габариты: 300280180 мм; Металл с порошковым декоративным покрытием; Цвет черный / серый / белый; Шлюз LAN встроенный; Рупорный громкоговоритель пластиковый или металлический
Модуль управления	Габариты: 23021080 мм; ABS пластик ударопрочный; Цвет черный или белый;

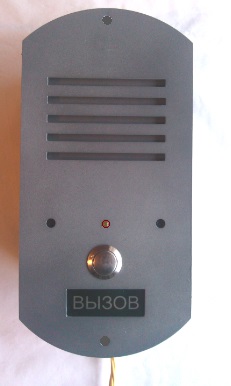

Вызывная переговорная панель	Габариты: 22011060 мм; Врезная; Антивандальная. Металл с порошковой окраской; Цвет белый, серый, синий, черный;
Микрофон внешний, настольный	Габариты: 250*80 мм; Цвет черный; Шнур 1 м.

Рис.2.Внешний вид оборудования

Особенности применения

Пульт диспетчера устанавливается в сухом отапливаемом помещении, Объектовое оборудование - в помещениях или на улице, под навесом, исключающим прямое попадание осадков.
Все режимы устройство реализует автоматически. Специальная квалификация персоналу не требуется.

Включение устройства производится подачей ПИТАНИЯ.

Для оповещения, выбор направлений производится нажатием кнопок на Пульте диспетчера.
Если устройство с обратной связью, тогда необходимо нажать кнопку ГРОМКАЯ. В устройствах только для оповещения такая кнопка не применяется.
Для передачи необходимо нажать кнопку "ПЕРЕДАЧА";
В режиме VOX, пульт оператора переводится в режим передачи автоматически, при появлении голоса;
Оповещение ведётся в одностороннем режиме, без ограничений по продолжительности.

Для связи выбор направлений производится нажатием кнопок на Пульте диспетчера.
Канал связи Пульта диспетчера на приеме. Для передачи необходимо нажать кнопку "ПЕРЕДАЧА";
В режиме VOX, пульт оператора переводится в режим передачи автоматически, при появлении голоса;
Разговор ведется через ВВП на малой мощности.

Для вызова пульта диспетчера со стороны абонента, на ВПП необходимо нажать кнопку ВЫЗОВ.
При нажатии, на пульте звучит сигнал приглашения.
Чувствительности микрофона ВПП достаточно для разговора с расстояния ~ 0.5 м.
Разговор в режиме связи ведется под управлением диспетчера.

Оборудованию не требуется текущее обслуживание, только профилактическое, не чаще одного раза в год.
Поставляется полностью готовое к применению.

Основные характеристики

Параметр	Значение
Количество направлений у Пульта диспетчера	1 / 2 / 4 / 8
Количество Объектовых устройств в составе	1 / 2 / 4 / 8
Организация связи	Выборочно по направлениям или со всеми (селекторная связь)
Способ связи	Управляемый: кнопка "ПЕРЕДАЧА" или VOX
Направление передачи	Оповещение: от Пульта диспетчера к Объектовым устройствам; Связь: между Пультом диспетчера и ВПП Объектового устройства;
Каналы связи	Проводные LAN или беспроводные WiFi
Протоколы каналов связи	Ethernet, SIP, 10/100 Base-TX(RJ-45). Для канала WiFi: IEEE 802.11 b/g/n, определяются точками доступа
Скорость потока, Мбит/сек не более	~0.128
Дальность каналов связи	Для канала LAN определяется сетью LAN; Для канала WiFi до 15 км, определяются точками доступа;
Частотные диапазоны WiFi, МГц	2400 / 5200
Полоса частот аудиоканала	не хуже 300...3500 Гц;
Чувствительность микрофона ВПП, ДБ SPL / м	~74 / ~1
Мощность громкоговорителя ВПП, Вт	0.5
Мощность усилителя Объектового устройства	25*) / 100 Вт
Питание, В	~220*) / =12

*) - параметры по умолчанию;

Условия эксплуатации

Для Пульта диспетчера и Модуля управления: в защищённом от осадков помещении, отапливаемом или неотапливаемом:
Предельные значения температуры для электронных узлов: не ниже минус 10С, не выше плюс 40С,
Влажность до 90% при отсутствии конденсата на электронных узлах.

Для Объектовых устройств, находящихся в уличных условиях:
Исключите прямое попадание осадков на электронные узлы. Осадки увеличивают износ.
Предельные значения температуры:
- по умолчанию: не ниже минус 15С, не выше плюс 40С,
- с термостатом 'ТИП 1' : не ниже минус 15С, не выше плюс 60С
- с термостатом 'ТИП 2' : не ниже минус 45С, не выше плюс 40С
- с термостатом 'ТИП 3' : не ниже минус 60С, не выше плюс 60С
